工业机器人电机 + 减速机全套精度校准流程（机械装配校准→零点标定→背隙补偿→伺服双闭环优化→整机精度校验）
校准核心逻辑：先消除机械装配误差，再统一电机编码器与减速机机械零点，然后补偿减速机固有背隙 / 弹性形变，最后优化伺服控制环路抑制抖动，整机激光校验闭环修正。RV 减速机、谐波减速机校准逻辑通用，仅刚性、背隙补偿参数阈值不同。
一、第一步：电机与减速机机械装配精度校准（硬件基础，装错再调参数也无效）
电机轴与减速机输入轴不同心、法兰间隙、装配应力是精度漂移、异响、早期磨损根源。
1. 同轴度校准（重中之重）
电机法兰与减速机输入法兰清理干净，无铁屑毛刺；
安装百分表吸附在减速机壳体，测电机输出轴径向跳动；
对角分次锁紧螺栓，每轮拧紧 50% 扭矩，反复复测；
合格标准：径向跳动≤0.02mm；超差用 0.01mm 铜垫片微调法兰间隙修正。
2. 减速机输出端安装平面校准
减速机输出法兰连接手臂连杆，百分表测端面跳动≤0.03mm，防止悬臂偏载导致减速机单侧受力、弹性形变加剧。
3. 谐波减速机专用跑合自校准（更换谐波后必做）
松开谐波刚轮固定螺栓，低速 50~100r/min 空载跑合 3~5 圈；
无周期性异响、振动均匀后，对角逐步锁紧螺栓；
消除柔轮装配预紧不均带来的固有间隙误差。
4. RV 减速机装配预紧校准
摆线针轮结构多点啮合，螺栓必须按对角分 3 次上紧标准扭矩，避免壳体变形、背隙变大。
二、第二步：零点 / 原点标定（统一电机编码器与减速机机械零位）
电机绝对值编码器记录电机转角，减速机机械零位存在装配偏移，零点错位会出现全程定位偏移、正反走位置不一致；撞机、更换电机 / 减速机、电池没电后必须重做。
1. 机械找零（两种通用方式）
1）刻度标记手动标定（国产、安川、新松、汇川）
缓慢点动单轴，对齐减速机 / 关节壳体上零位刻度线；
示教器进入【零点位置 / 原点标定】界面，点击「设为零点」，系统保存当前电机编码器数值为机械零基准。

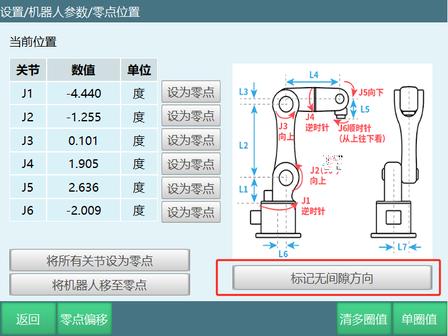

零点标定界面
2）专用工装 EMD 电子标定（KUKA、ABB 高端机型）使用零点标定套筒 / 探针，嵌入减速机输出盘标准槽位，控制器自动读取电机偏移值，写入电机编码器补偿参数，精度更高。

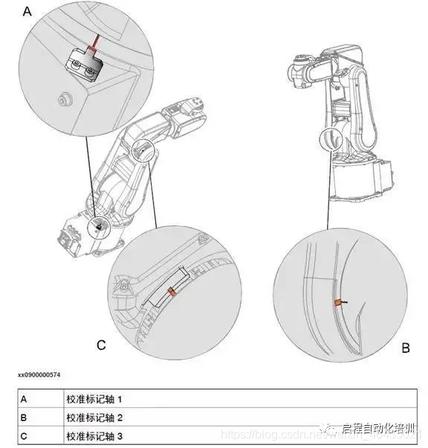

机器人零位刻度标记
2. 转数计数器更新（绝对值电机必备）
断电重启，清除电机多圈计数丢失故障；
执行「更新转数计数器」，控制器重新匹配电机多圈脉冲 + 减速机减速比换算关节角度；
完成后回零验证：机器人回零姿态与出厂标准姿态完全重合。
3. 双编码器零点对齐（高端高精度机型）
电机端编码器（内环）+ 减速机输出末端编码器（外环）同步校准：电机正向走满一个减速周期，对比两端脉冲差值，写入零点偏移补偿，消除减速机传动固有相位误差。

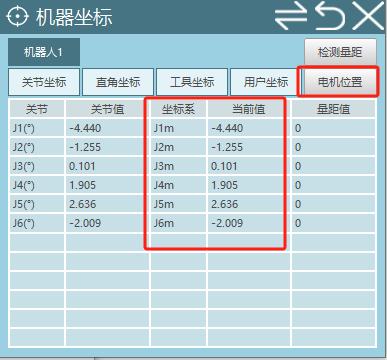

电机位置与关节坐标监控
三、第三步：减速机背隙（反向间隙）测量与软件补偿（解决换向定位偏差）
RV、谐波都存在微小齿轮间隙，正反换向时出现 “空行程”，是重复定位差的最大诱因，分测量→标记无间隙方向→参数补偿三步。
1. 实测单轴背隙值
锁定其余轴，仅单独动目标轴；
正向走到目标角度，记录电机坐标；反向退回一段距离，再正向回到同一目标；
两次电机坐标差值即为该轴齿轮反向间隙（单位：电机脉冲 / 电机角度）。参考经验值：
RV 减速机（J1-J4 重载轴）：8~15 电机角度单位
谐波减速机（J5/J6 手腕）：3~8 电机角度单位
2. 标记无间隙啮合方向（控制器底层标定）
轴正向移动距离大于实测背隙值，保证齿轮完全贴紧单侧齿面；
示教器零点界面点击【标记无间隙方向】，系统记录正向啮合基准；
标记成功后，正向运动电机坐标 = 关节坐标；反向运动自动叠加间隙补偿量，消除空程误差。

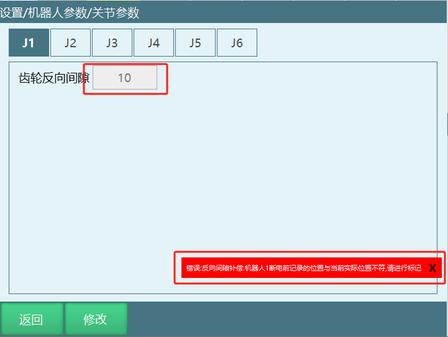

反向间隙参数设置界面
3. 控制器间隙补偿参数写入
进入关节伺服参数，填入实测背隙数值；系统运动时自动预补偿：换向前电机先多走一段间隙量，让齿轮提前贴合，无空程漂移。
四、第四步：伺服电机环路 PID 校准，匹配减速机刚性抑制形变抖动
减速机刚性决定伺服增益上限，RV 高刚性可拉高增益；谐波柔性大，增益需降低 + 加滤波，否则共振、轨迹波浪纹。
标准整定顺序（由内到外，不可颠倒）
惯量辨识：控制器自动测算负载折算到电机侧总惯量，匹配减速机允许惯量比（RV≤20，谐波≤10）；惯量超标需降速或加大减速机规格。
电流环整定（电机底层，出厂固定）：保证电机力矩输出平稳。
速度环增益调节
RV 高刚性轴：速度环比例 Kvp 拉高；
谐波手腕：降低 Kvp，增加速度环滤波时间常数，抑制柔轮弹性振动。
位置环增益调节速度环稳定后再调位置环 Kpp；增益越高定位越快，但过大引发抖动。
共振抑制（陷波 Notch 滤波器）若出现啸叫、高速末端抖动，读取共振频率，开启伺服陷波滤波，抵消减速机弹性谐振。
补充：静态蠕变补偿
谐波长时间持重会微小蠕变，开启伺服零漂积分补偿，电机持续输出微小力矩抵消减速机弹性形变，点位不漂移。
五、第五步：整机运动学 DH 参数标定（修正减速机、连杆综合几何误差，提升绝对定位精度）
零点、背隙只能修正单轴传动误差；多轴联动时，减速机输出偏心、连杆长度、关节轴线平行度误差需要 DH 标定全局补偿。
操作流程（激光跟踪仪高精度标定）
机器人工作空间均匀选取 15~30 个标定点，覆盖远近、高低姿态；
激光跟踪仪采集每个点末端实际三维坐标；
控制器软件最小二乘法修正 DH 理论参数，补偿各减速机输出偏心、装配几何误差；
标定后绝对定位精度从 0.3~0.5mm 提升至 0.05~0.1mm，离线编程轨迹无偏移。
六、第六步：热膨胀补偿校准（长时间量产精度维持）
电机、减速机连续工作升温，金属热膨胀造成角度漂移：
高端机型关节内置温度传感器，建立温度 - 误差拟合曲线；
控制器根据实时温度自动修正各轴关节偏移；
无传感器机型：机器人预热 30 分钟满载运行，重新标定零点与 DH 参数，消除冷机 / 热机精度差。
七、第七步：整机精度验证测试（校准后验收）
1. 重复定位精度测试（检测背隙、减速机稳定性）
百分表 / 激光位移传感器固定，单轴往复重复定位 20 次，记录末端偏差：
RV 重载轴：≤±0.02mm
谐波手腕：≤±0.01mm
2. 连续轨迹测试（焊接 / 点胶场景）
走标准直线、圆弧轨迹，观察无抖动、无拐点偏移，轨迹平滑。
3. 满载持重漂移测试
满载静置 30 分钟，末端偏移≤0.03mm，验证零点、蠕变补偿有效。
八、RV 减速机 vs 谐波减速机校准差异对照表
表格
| 校准项目 | RV 摆线减速机（2/3/4 大臂轴） | 谐波减速机（5/6 手腕轴） |
|---|---|---|
| 背隙补偿值 | 偏大（8~15 单位） | 偏小（3~8 单位） |
| 伺服增益 | 可高，刚性强，滤波小 | 增益降低，必须加大滤波、开启陷波 |
| 装配校准 | 重点控制输出端面跳动 | 必须做柔轮跑合自校准 |
| 蠕变补偿 | 需求低，自锁强 | 必须开启静态蠕变积分补偿 |
| 惯量允许上限 | ≤20 | ≤10，否则极易抖动 |
九、常见校准失效故障与解决
正反点位偏差大 → 未标记无间隙方向、背隙补偿数值错误
高速运动末端抖动啸叫 → 伺服增益过高、未开陷波滤波、惯量超标
断电重启位置跑偏 → 零点刻度错位、转数计数器未更新
长时间持重点位漂移 → 谐波蠕变补偿未开启、背隙补偿不足
轨迹波浪形波纹 → 电机与减速机同轴度超差、装配应力变形
完整校准流程极简总结
机械同轴装配校准 → 谐波跑合自校 → 机械零点标定 + 转数计数器更新 → 实测背隙并软件补偿 → 伺服惯量辨识 + PID 环路整定 + 共振滤波 → 激光跟踪仪 DH 全局标定 → 热补偿校准 → 重复定位 / 轨迹精度验收。
