重要区分：带电更换电池（不断 SMB 供电）一般不会丢零点，无需校准；断电更换电池、报警 20032 转数计数器未更新，才需要做本次校准校准本质：更新转数计数器（记录电机整圈数），不是微校 Fine Calibration；电机校准偏移出厂固定，一般不用改

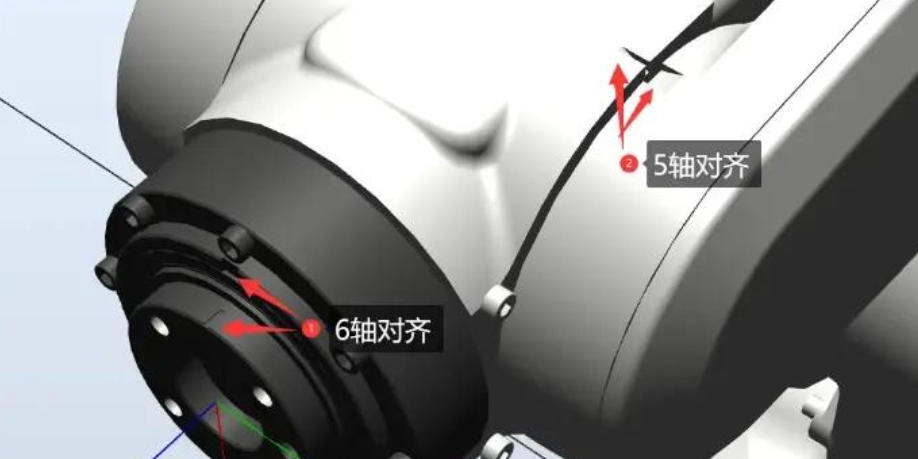

轴刻度对齐示意
六轴零位姿态
一、校准前安全准备
钥匙切至 T1 手动模式，速度≤250mm/s，外围加装防护，清理干涉
完整备份：系统、程序、参数；拍照保存本体银色标签电机校准偏移值
上电等待系统完全启动（≥60 秒），确认新电池接线正确，无 38200/38213 硬件报警
操作顺序：4→5→6→1→2→3 逐轴移动（先调腕部，避免被大臂挡住刻度视线）

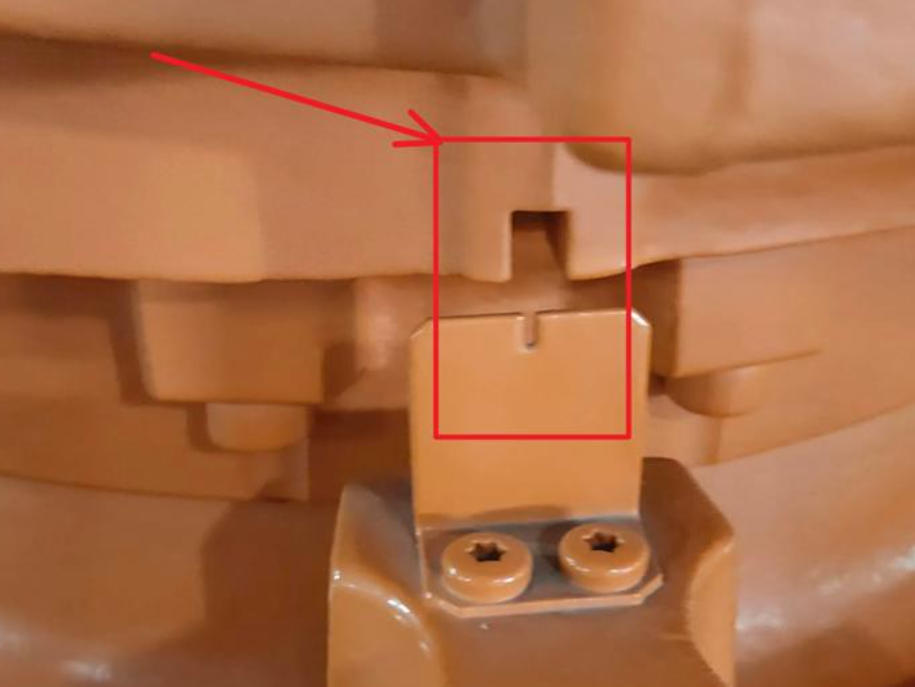

手动单轴 JOG，对准每个关节本体上机械零位刻度 / 凹槽标记（以本体刻线为准，不要看示教器角度）
二、示教器菜单操作（IRC5 经典系统，RobotWare 6.x）
ABB 主菜单 → 校准 → 选择机械单元（ROB_1）
【校准参数】→ 编辑电机校准偏移，对比屏幕数值 和 本体银色标签上的偏移值：一致则跳过；不一致，手动录入原厂数值，确认后重启控制器生效
仅更换电池、未拆装电机 / 减速箱，偏移值不会变，绝大多数现场直接跳过这一步
重启完成，再次进入【校准】→【转数计数器】→ 更新转数计数器
弹出警告【更新可能改变预设点位】→ 点击【是】
勾选需要校准的轴（全选 1-6 轴）→ 点击【更新】
更新操作时：不需要按住示教器使能 Enable，电机保持下电状态
等待提示【更新成功】，关闭窗口，重启控制柜
OmniCore（RobotWare7 新版）菜单路径
首页 → Calibrate（校准） → 选中机械单元 → Calibration Methods → Revolution Counters → 勾选轴 → Update（更新）
三、校准完成验证步骤（不能省略）
查看事件日志：确认 20032 转数计数器未更新报警消失
T1 低速，单轴、多轴联动试运行全行程，无 50204 运动监控报警、无卡顿异响
编写测试程序 MoveAbsJ [[0,0,0,0,0,0],v100,fine,tool0]，手动运行，核对各轴刻度是否对齐
试运行原有生产程序，复核工件点位精度；精密焊接 / 打磨场景，必要重校 TCP 工具坐标
四、关键注意事项（避坑）
不要混淆：更新转数计数器 ≠ 微校 Fine Calibration；微校需要专用仪器，只有碰撞、更换电机 / 齿轮箱才需要，单纯换电池不用微校
刻度不要强行追求绝对居中，在标记公差范围内对齐即可；但不能差半圈（4/6 轴极易多转一圈校准错误，导致整机点位完全偏移）
未完成校准，严禁切自动模式运行，极易撞机
若更新后反复报警 20032：检查 SMB 插头、编码器线缆、SMB 板是否腐蚀损坏
多机 MultiMove 系统：每台机械臂需要单独执行一遍更新转数计数器
五、常见误区说明
更新完示教器各轴角度不是 0°：属于正常现象，因为存在电机校准偏移，不是校准失败
带电更换 SMB 电池，全程不断电：保留原有转数计数器数据，不需要做零点校准，只需查看电池电压正常即可
控制柜主板 RTC 纽扣电池没电：只会丢失系统时间，不会触发 20032，不用更新转数计数器
六、故障应急处理
校准后点位整体偏移：大概率某轴多转一圈更新，重新 JOG 对准刻度，再次更新转数计数器
SMB 内存校验报错（50295）：校准界面进入【机械手存储器】，同步控制柜内存与 SMB 内存数据，再执行更新计数器
