ABBOT 机器人的 Scalable I/O 模块在长期运行中可能因接线、通信、硬件老化等问题出现故障，以下是常见故障类型及对应的解决方法，结合模块特性和实际场景整理如下：
一、通信故障（最常见）
故障现象：
示教器显示 “I/O 模块通信中断”“设备未响应” 或模块指示灯（如 Profinet 的 link/ACT 灯）不亮 / 闪烁异常。
控制器无法读取或控制模块的 I/O 信号。
可能原因及解决方法：
总线接线松动或断线
检查模块与控制器之间的总线电缆（如 Profinet 网线、DeviceNet 电缆）是否松动、接头氧化，重新插拔或更换接头。
用万用表测量电缆通断，若断线需更换同规格工业总线电缆（如带屏蔽层的 Cat5e 网线）。
总线地址冲突
若模块支持手动拨码设置地址（如部分 DeviceNet 模块），检查拨码是否与控制器配置的地址一致，修改为唯一地址（避免与其他设备冲突）。
在控制器 “I/O 系统”→“诊断” 中查看模块实际地址，与配置地址对比，不一致则重新分配地址。
总线协议不匹配
确认模块支持的总线协议（如 Profinet、EtherCAT）与控制器配置的协议一致，例如误将 Profinet 模块接入 DeviceNet 网络会导致通信失败，需更换对应协议模块。
网关或交换机故障
若通过中间网关 / 交换机连接，检查设备是否上电、指示灯是否正常，重启网关或更换备用设备测试。
二、电源故障
故障现象：
模块无任何指示灯亮起，或指示灯频繁闪烁后熄灭。
部分 I/O 信号偶尔失效（电源不稳导致）。
可能原因及解决方法：
模块供电中断
检查模块电源接线（通常为 24V DC），用万用表测量电源端子电压是否在 22-26V 范围内，若电压为 0，检查电源开关是否跳闸、电源线是否断线。
确认电源容量是否足够：多个模块并联时，总电流需小于电源额定电流，过载会导致电源保护，需更换更大功率电源或分散供电。
电源接地不良
模块接地端子未可靠接地（接地电阻应＜4Ω），可能导致信号干扰或电源异常，重新连接接地电缆并确保接地导通。
三、I/O 信号异常（单个 / 部分信号失效）
故障现象：
输入信号（DI）：外部设备触发后，示教器监控界面信号无变化（始终为 0 或 1）。
输出信号（DO）：程序控制输出后，外部设备无动作（如电磁阀不工作），但示教器显示信号已触发。
可能原因及解决方法：
外部接线错误或接触不良
对照接线图检查信号端子与外部设备的连接（如传感器、电磁阀），是否接错端子号（例如将 DI1 误接到 DI2）。
用螺丝刀紧固端子螺丝，避免因振动导致接线松动，尤其在高粉尘、高振动环境中需定期检查。
外部设备故障
测试输入信号：断开模块与外部设备的连接，用导线短接模块 DI 端子与 24V+（或 0V，根据信号类型），若示教器信号变化，说明外部传感器 / 开关故障，更换设备。
测试输出信号：将模块 DO 端子外接一个指示灯或万用表，程序触发输出后若指示灯亮 / 电压正常，说明外部设备（如电磁阀）故障，检查设备供电或更换。
模块通道损坏
若多个信号同时失效且排除接线问题，可能是模块内部通道烧毁（如 DO 通道因外部短路过载）。
更换模块后测试，若新模块信号正常，确认原模块损坏，需维修或更换。
信号参数配置错误
数字量输入滤波时间过短：可能导致信号误触发（如振动环境），在 “I/O 信号配置” 中适当增大滤波时间（如从 1ms 调整为 10ms）。
模拟量量程不匹配：AI 信号显示异常（如数值跳变），检查模块量程设置（如 0-10V 或 4-20mA）是否与传感器输出一致，重新配置量程。
四、安全 I/O 模块故障（如急停、安全门信号）
故障现象：
机器人报 “安全链断开”“安全信号失效”，无法启动或立即停止。
安全门关闭后，机器人仍认为门未关（安全输入信号异常）。
可能原因及解决方法：

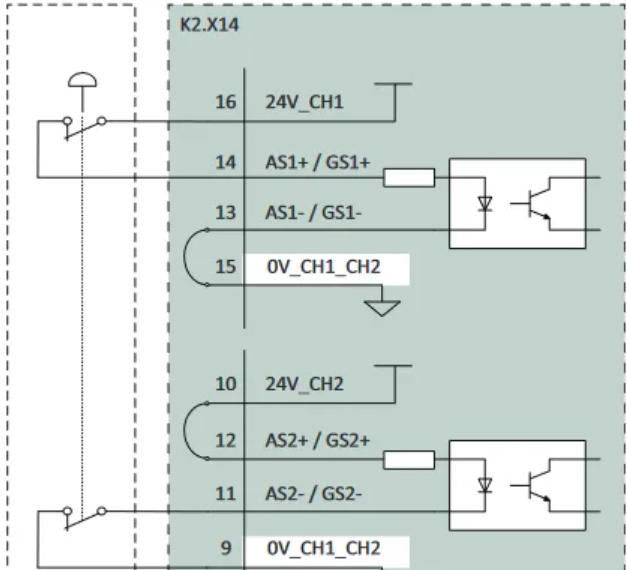

安全回路断线或接触不良
安全 I/O 模块通常组成冗余安全链（如急停按钮、安全门开关串联），用万用表逐点测量安全链通断，修复断线或松动的接头。
检查安全门磁性开关是否磨损，导致信号无法可靠导通，更换同型号开关。
安全参数配置错误

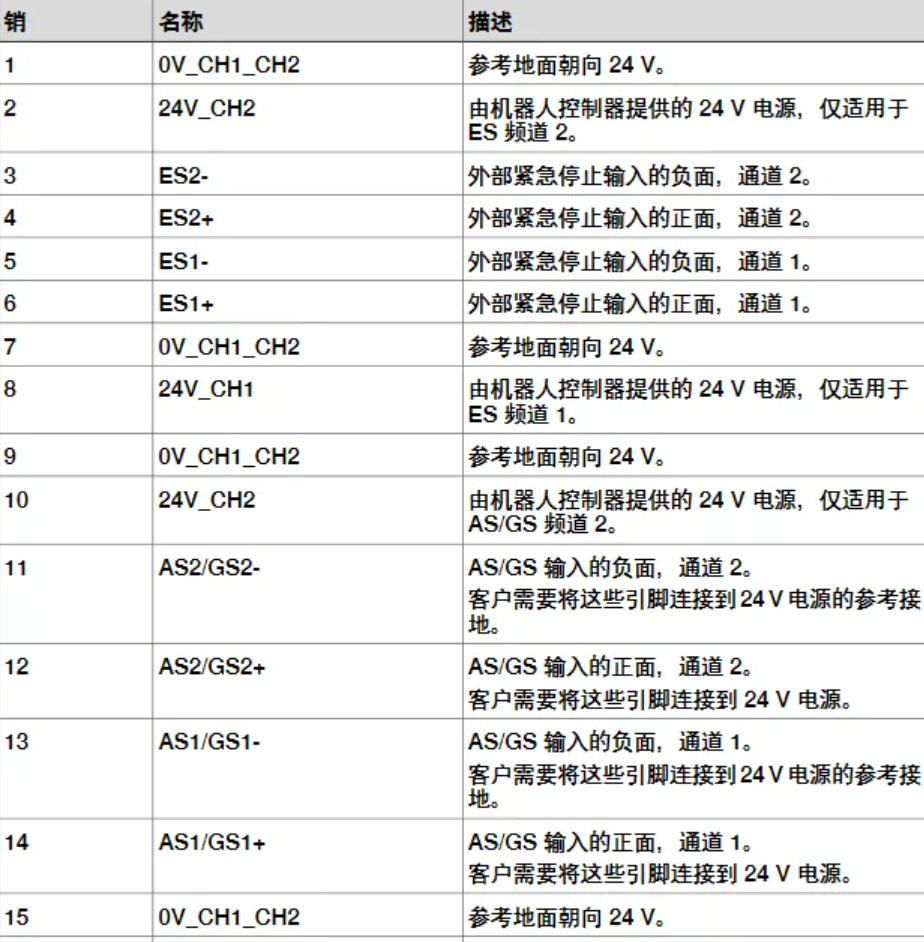

在 “SafeMove” 配置界面中，确认安全信号（如 ES1、ES2 急停信号）的逻辑定义是否正确（如 “常闭” 或 “常开”），与实际接线匹配。
若安全模块固件版本过低，可能导致兼容性问题，通过 RobotStudio 更新模块固件至最新版本。
五、模块硬件故障（整体失效）
故障现象：
模块指示灯全灭或常亮，无论如何操作均无反应。
控制器扫描时完全无法检测到模块（排除通信和电源问题后）。
可能原因及解决方法：
模块内部电路烧毁
多因外部强电串入（如误接 220V 到 24V 端子）或雷击导致，外观可能有烧焦痕迹，需更换模块。
更换前检查外部线路绝缘，避免再次损坏新模块。
固件损坏
模块固件丢失或损坏（如升级中断），可尝试通过 RobotStudio 重新刷写固件，若失败则需返厂维修。
六、排查工具与技巧
指示灯诊断：通过模块指示灯状态快速定位问题（如 Profinet 模块的 PWR 灯不亮→电源问题；link 灯不亮→通信问题）。
替换法：用同型号备用模块替换疑似故障模块，若故障消失则确认原模块损坏。
日志查询：在控制器 “事件日志” 中查看 I/O 相关错误代码（如 “10056 I/O device not found”），根据 ABB 故障代码手册进一步分析。
